TOP PAGE » 技術情報 » 満流型雨水排水システム

SPSシステムとは

 流体理論に基づいた全く新しい排水設計法で、在来の空気と水が混在した雨水排水システム
に対し、排水管内を満流状態で排水することにより、自吸サイフォン作用にて屋根の雨水排水を
細い配管で自在に排出させるシステムです。

 これには、早期に配管を満流にさせるための特殊なルーフドレンと新しい設計法が必要となり、
弊社はこのルーフドレンの納品とシステム設計を提供いたします。
  • SPSドレイン 口径50A・75A
  • 鋳鉄製(SUS製は特注品)

SPSシステムの特徴

  断  面 設計法と流れ性状
従来のシステム 気液2相流 屋根面積から管径と本数を算出、一般排水と同様に空気の混在した不定常な流れ
SPSシステム 液体のみ 設計降雨量に対し、流体理論に基づき算出、通常流体同様に満流流れ

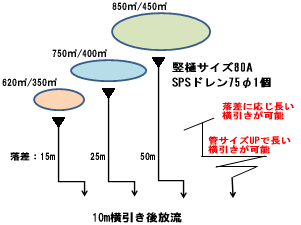

システム比較例

SPSドレイン75
1個あたりの最大排水対象面積
従来型ルーフドレインで左図の
面積の配管設定をした場合

SPSルーフドレインの配管方法バリエーション

複数個の連結設置で
大容量の処理が可能
複数のドレインを
合流して処理可能
落差に応じ、長い横引きが可能
管サイズUPで長い横引きが可能

主要納入実績

公共施設 商業施設 事務所ビル
  • 中部国際空港旅客ターミナル
  • 我孫子福祉プラザ
  • 三浦市立病院
  • 新草加病院
  • 羽田空港東ターミナルホテル棟
  • イオン越谷レイクタウンSC
  • ジョイフルホンダ宇都宮店
  • イトーヨーカドー四街道店
  • 大崎西口再開発ビル
  • 新横浜駅ビル
  • 新丸の内センタービル
  • 大手町一丁目第一街区開発事業B工区建物
  • 赤坂TBS開発業務棟・文化棟
教育研究施設 工場・倉庫施設
  • 明治大学駿河台B地区
  • 芝浦工業大学豊洲キャンパス
  • 地球環境戦略葉山研究所
  • キャノン電子美里工場
  • プロロジスパークセントレア
  • ホンダ小川工場

お問い合わせ

株式会社 長谷川鋳工所  SPS事業部 窓口担当 鈴木
  TEL.048-226-3311  FAX.048-226-3316
